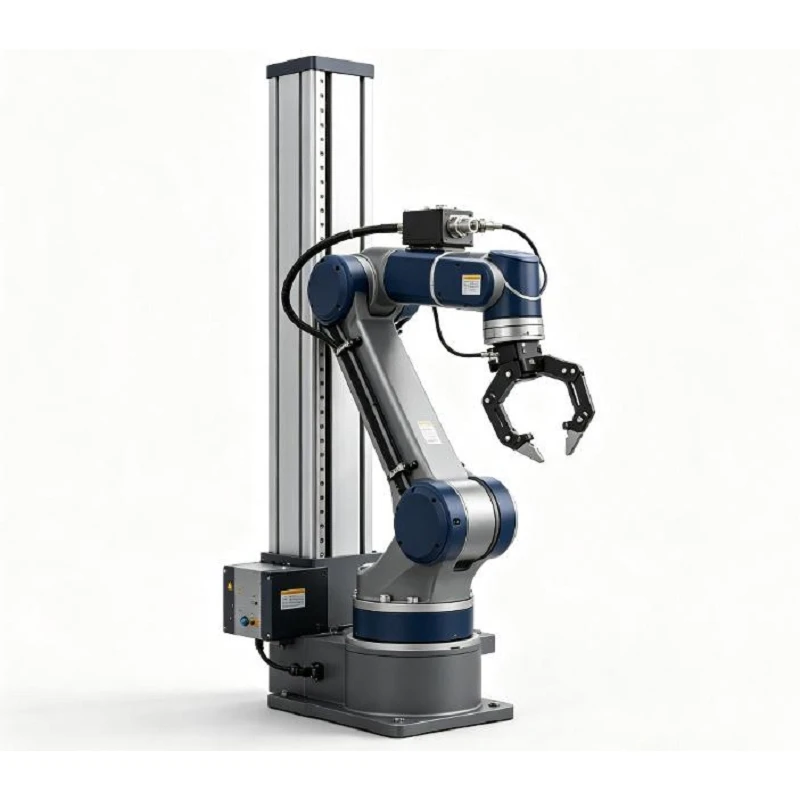

Manipulador de asistencia neumática

El manipulador de asistencia neumática está diseñado para levantar, transferir, posicionar y girar repetitivamente piezas de trabajo industriales. Al utilizar un sistema neumático equilibrado, soporta la carga suspendida y permite al operador guiar el brazo directamente desde el punto de manipulación con un mínimo esfuerzo. Es ideal para mover de forma segura componentes pesados, incómodos o de alto-valor entre máquinas, accesorios, paletas y estaciones de trabajo.

Envíeconsulta

Introducción del producto

El sistema se configura en torno a su pieza de trabajo y proceso de manipulación específicos. Durante la selección se evalúan simultáneamente la capacidad de carga, el radio de trabajo, la carrera vertical, el centro de gravedad, el método de agarre y la posición de instalación.

Especificaciones técnicas

Parámetro	Gama estándar/especificación
Capacidad de carga	30 – 300 kg (Personalizable hasta 500+ kg)
Radio de trabajo	1.500 – 3.500 milímetros
Trazo vertical	1.000 – 2.000 milímetros
Presión de aire de trabajo	0,5 – 0,7 MPa
Consumo de aire	30 – 120 Nl/min
Tipo de brazo	Brazo rígido / Brazo articulado articulado
Tipo de montaje	Columna de piso / Montada en la pared / Fija superior / Riel superior
Ángulo de rotación	360 grados continuos/180 grados limitados
Efector final	Abrazadera mecánica / Vacío / Magnética / Gancho / Accesorio personalizado

Ventajas técnicas clave

Reducción de fuerza ergonómica:Reduce el esfuerzo manual del operador hasta en un 95%, eliminando prácticamente las lesiones musculoesqueléticas.
Colocación de precisión:Permite un control táctil manual fino para alineaciones sensibles en accesorios CNC ajustados o ranuras de ensamblaje.
Ciclo de trabajo 100%:Funciona exclusivamente con aire comprimido sin sobrecalentamiento eléctrico ni límites del ciclo de trabajo del motor.
Flexibilidad de montaje versátil:Adaptable a columnas de piso, soportes fijos superiores o rieles de carro montados en el techo.

Aplicaciones industriales

Trabajo de metales y mecanizado CNC:Carga de piezas fundidas pesadas, ejes y placas de disco en centros de mecanizado.
Fabricación de automóviles:Manejo de bloques de motor, transmisiones, conjuntos de frenos y paneles de carrocería.
Fundición y moldeo por inyección:Inserción de moldes pesados, cajas de machos y piezas en bruto de metal forjado.
Logística y Almacenamiento:Transferencia de tambores, cajas y mercancías pesadas en cajas entre paletas y transportadores.

Paso-a-flujo de trabajo de gestión paso a paso

Levantar:El operador coloca el efector final sobre la pieza de trabajo y activa el mecanismo de agarre.
Balanza neumática:El sistema de detección ajusta automáticamente la presión del aire para compensar el peso total de la carga.
Elevación ergonómica:El operador levanta el brazo con una fuerza manual mínima (normalmente menos de 3 kg de esfuerzo).
Traslado Guiado:La carga gira y se balancea suavemente por el espacio de trabajo.
Posición de precisión:El operador alinea el componente en el mandril CNC o en el dispositivo de montaje.
Liberación segura:Los controles de liberación se habilitan solo cuando la carga está completamente soportada por el dispositivo, evitando caídas accidentales.

Estructuras de brazos: rígidas versus articuladas

Característica	Manipulador de brazo rígido	Brazo articulado articulado
Diseño Estructural	Varillaje paralelo con guía vertical rígida	Brazos pivotantes con doble-articulación
Mejor para	Cargas de par elevado, agarre descentrado-y alineación exacta	Movimiento flexible, sorteando obstáculos.
Aplicaciones típicas	Carga de tornos CNC, troqueles de prensado, inserción horizontal.	Paletizado, traslado general, células de montaje estanco.
Rigidez posicional	Muy Alto (Evita la inclinación de la carga)	Alta libertad horizontal, movimiento manual suave

Efectores finales y opciones de herramientas

Abrazaderas Mecánicas:Mordazas neumáticas (internas o externas) para componentes mecanizados, piezas fundidas y ejes.
Pinzas de vacío:Conjuntos de vasos múltiples-para vidrio, chapa metálica, paneles lisos y envases de cartón.
Elevadores magnéticos:Imanes permanentes o electro-neumáticos para placas planas de acero y material de hierro en bruto.
Accesorios personalizados:Pinzas multipunto con inclinación de carga manual o eléctrica integrada de 90 grados/180 grados.

Funciones de seguridad integradas

Protección anti-caídas (pérdida de aire):En caso de una falla en el suministro de aire principal, las válvulas de retención mantienen la presión del circuito, manteniendo la carga suspendida en su lugar de forma segura.
Bloqueo de liberación de seguridad:Evite la liberación accidental de la pieza de trabajo mientras la carga aún está suspendida en el aire.
Válvulas de límite de sobrecarga:Evite operaciones de elevación si la pieza supera los umbrales máximos de seguridad.
Frenos de estacionamiento:Los frenos de articulación neumáticos bloquean el brazo en su posición cuando está inactivo o durante el mantenimiento.

Instalación y personalización estructural

Montaje de columna de piso:Atornillado directamente a suelos de hormigón industrial (hormigón armado de 150 mm o más de espesor).
Montajes de pared/estructurales:Montado sobre columnas de soporte de instalaciones existentes para conservar espacio en el piso.
Sistema aéreo fijo/riel:Suspendido de marcos de pórtico de techo o a lo largo de rieles lineales para cobertura de múltiples-estaciones.

Preguntas frecuentes

P: ¿Cómo puedo determinar la capacidad de carga adecuada para mis instalaciones?

R: Calcule el peso total combinado de su pieza de trabajo máxima más la herramienta efectora -final. Recomendamos agregar un margen de seguridad del 15 al 20 % para tener en cuenta las fuerzas dinámicas durante las transferencias rápidas.

P: ¿El sistema incluye medidas de seguridad contra la pérdida repentina de aire?

R: Sí. El circuito neumático incorpora válvulas de retención accionadas por piloto-y depósitos de retención de presión-. Si se corta el aire comprimido principal, el brazo baja lentamente o mantiene la carga en su lugar de forma segura sin dejarla caer.

P: ¿Puede un solo manipulador manejar diferentes formas de componentes?

R: Sí. Podemos diseñar efectores finales-multifuncionales o de cambio rápido-funcionales (que combinan ventosas con abrazaderas mecánicas) para manejar múltiples variantes de productos en la misma línea.

P: ¿Qué requisitos de suministro de aire se necesitan?

R: El manipulador requiere aire comprimido limpio, seco y no-lubricado de 0,5 a 0,7 MPa (5 a 7 bar). Una conexión de línea de aire estándar de 1/2 pulgada suele ser suficiente.

P: ¿Qué detalles técnicos se necesitan para recibir una cotización técnica precisa?

R: Para proporcionar una propuesta de ingeniería, prepare:
Dimensiones de la pieza de trabajo, fotografías/modelos CAD y rango de peso.
Ruta de movimiento de selección-y-colocación requerida (distancias, carrera, ángulos de rotación).
Croquis de distribución de planta (espacio disponible en planta y altura libre de techos).
Especificaciones de suministro de aire disponibles.
