Una grúa bandera montada en pilar es una pieza fundamental del equipo en diversas aplicaciones industriales. Como proveedor confiable de este tipo de grúas, me complace compartir conocimientos profundos sobre su principio de funcionamiento.
La composición estructural de una grúa bandera montada en pilar

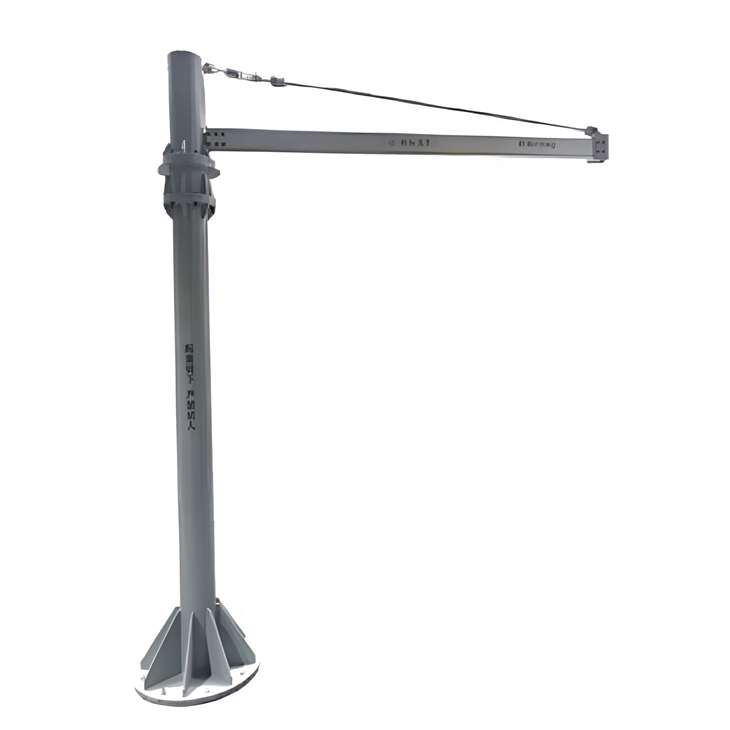

Comprender la estructura es el primer paso para comprender el principio de funcionamiento. Una grúa de bandera típica montada en pilar consta principalmente de tres partes principales: el pilar, el brazo de pluma y el mecanismo de elevación.
El pilar es la base de la grúa giratoria. Se fija firmemente al suelo, normalmente a través de una base de hormigón en entornos industriales. Esta base sólida proporciona un soporte estable para todo el sistema de grúa. La resistencia y estabilidad del pilar son cruciales, ya que tiene que soportar el peso del brazo, la carga izada y cualquier fuerza dinámica asociada durante la operación.
El brazo de foque es la parte horizontal que se extiende desde el pilar. Está diseñado para poder girar alrededor del pilar, generalmente a través de un mecanismo de rodamiento giratorio. Los cojinetes giratorios permiten una rotación suave y controlada del brazo del brazo, lo que le permite cubrir un área de trabajo circular. La longitud del brazo de pluma puede variar significativamente según los requisitos específicos de la aplicación, desde unos pocos metros hasta más de diez metros. Los brazos de pluma más largos pueden cubrir un radio de trabajo mayor, pero también requieren un soporte estructural más fuerte para garantizar la seguridad.
El mecanismo de elevación es responsable de subir y bajar la carga. Por lo general, se instala en el brazo del foque y puede moverse a lo largo del brazo. El mecanismo de elevación suele incluir un motor, un tambor y un cable o cadena. El motor hace girar el tambor, que a su vez enrolla o desenrolla el cable o la cadena, lo que hace que el accesorio de carga (como un gancho o un imán de elevación) se mueva hacia arriba o hacia abajo.
El ciclo de trabajo de una grúa bandera montada en pilar
El ciclo de trabajo de una grúa bandera de pilar se puede dividir en varios pasos básicos:
1. Accesorio de carga
Primero, el operador coloca el brazo del pescante por encima de la carga utilizando el mecanismo de rotación. Una vez en posición, el mecanismo de elevación se baja para sujetar la carga de forma segura. Esto puede implicar el uso de un gancho para sujetarlo a un punto de elevación de la carga o el uso de un accesorio más especializado, como un imán de elevación para materiales ferromagnéticos.
2. Levantamiento
Una vez colocada la carga, se activa el motor del mecanismo de elevación. El motor hace girar el tambor, enrolla el cable o la cadena y levanta gradualmente la carga del suelo. La velocidad de elevación se puede ajustar según el peso de la carga y los requisitos de la operación. Es importante levantar la carga de manera constante para evitar sacudidas o oscilaciones repentinas que puedan provocar la caída de la carga o dañar la grúa.
3. Rotación y Traslación
Una vez que la carga se eleva a una altura segura, el operador puede usar el mecanismo de giro para girar el brazo del pescante en la dirección deseada. Además, si el mecanismo de elevación está diseñado para moverse a lo largo del brazo del pescante, el operador puede moverlo horizontalmente para colocar la carga con precisión en el destino. Esta combinación de rotación y traslación del polipasto en el brazo del pescante permite una colocación de carga flexible y precisa dentro del área de trabajo de la grúa.
4. Bajando
Cuando la carga llega a la ubicación deseada, el motor del mecanismo de elevación se invierte para desenrollar el cable o cadena, bajando gradualmente la carga al suelo o a la superficie objetivo. Se debe tener cuidado durante el proceso de descenso para garantizar un descenso suave y controlado.
5. Desapego
Finalmente, una vez colocada la carga de forma segura, el operador separa el polipasto de la carga y la grúa está lista para la siguiente operación de elevación.
Sistemas de control
Para garantizar un funcionamiento seguro y eficiente, las grúas bandera montadas en pilares están equipadas con varios sistemas de control.
Controles manuales
Los controles manuales son la forma más simple. Por lo general, implican un control colgante que el operador sostiene en la mano. El colgante tiene botones para controlar el movimiento hacia arriba y hacia abajo del polipasto, la rotación del brazo del pescante y, en algunos casos, el movimiento horizontal del polipasto en el brazo del pescante. El control manual brinda al operador un control directo e inmediato sobre las acciones de la grúa, lo que la hace adecuada para operaciones de elevación relativamente simples y de bajo volumen.
Controles remotos
Los controles remotos utilizan tecnología inalámbrica para permitir al operador controlar la grúa a distancia. Esto es especialmente útil en situaciones en las que el operador necesita tener una mejor visión de la carga o cuando opera en un entorno peligroso donde la proximidad directa a la grúa no es segura. Los controles remotos ofrecen la misma funcionalidad que los controles colgantes manuales pero brindan mayor flexibilidad en términos de la posición del operador.
Controles automatizados
En aplicaciones más avanzadas, se pueden utilizar sistemas de control automatizados. Estos sistemas se pueden programar para realizar una serie de operaciones de elevación, rotación y descenso predefinidas. Por ejemplo, en una línea de fabricación, la grúa se puede programar para levantar piezas de un transportador en un intervalo específico, girar a una posición determinada y colocar las piezas en una estación de trabajo. Los controles automatizados mejoran la eficiencia, reducen los errores humanos y aumentan la productividad en operaciones a gran escala.
Características de seguridad
La seguridad es de suma importancia en el funcionamiento de grúas bandera montadas en pilares. Se incorporan varias características de seguridad en su diseño.
Se instalan dispositivos de protección contra sobrecargas para evitar que la grúa levante cargas que excedan su capacidad nominal. Estos dispositivos pueden detectar el peso de la carga y detener automáticamente el mecanismo de elevación si la carga es demasiado pesada. Esto ayuda a prevenir daños estructurales a la grúa y posibles accidentes.
Los interruptores de límite se utilizan para controlar el movimiento del polipasto y el brazo del pescante. Hay interruptores de límite superior e inferior para que el polipasto evite que se desplace demasiado hacia arriba o hacia abajo. Del mismo modo, los finales de carrera de rotación se utilizan para restringir la rotación del brazo del plumín dentro de un rango seguro, evitando que choque con otros objetos o supere sus límites mecánicos.
Se proporcionan botones de parada de emergencia tanto en el control colgante como en el control remoto (si corresponde). En caso de una emergencia, el operador puede presionar rápidamente el botón de parada de emergencia para detener inmediatamente todas las operaciones de la grúa.
Aplicaciones y ventajas
Las grúas bandera montadas en pilar se utilizan ampliamente en diversas industrias. En las plantas de fabricación, se pueden utilizar para mover componentes pesados entre diferentes estaciones de trabajo, mejorando la eficiencia de la línea de producción. En los almacenes, pueden ayudar a cargar y descargar mercancías de estanterías de almacenamiento o camiones. En los talleres, son útiles para manipular piezas de tamaño pequeño y mediano durante el proceso de ensamblaje.
Una de las principales ventajas de las grúas bandera montadas en pilares es su flexibilidad. Pueden cubrir un área de trabajo relativamente grande con sus brazos giratorios y el movimiento del polipasto a lo largo del brazo permite una colocación precisa de la carga. También son relativamente fáciles de instalar y requieren menos espacio en comparación con otros tipos de grúas. Además, se pueden personalizar según las necesidades específicas de la aplicación en términos de capacidad de carga, longitud del brazo de pluma y tipo de sistema de control.
Si está considerando el uso de una grúa giratoria para su negocio, también ofrecemosGrúa giratoria articulada portátilpara operaciones más flexibles y móviles, yGrúa giratoria de servicio livianopara aplicaciones con requisitos de carga más ligeros. Y por supuesto, nuestra alta calidad.Grúa giratoria montada en pilarestá diseñado para satisfacer las necesidades industriales más exigentes.
Conclusión
En conclusión, el principio de funcionamiento de una grúa bandera montada en pilar se basa en una combinación de diseño estructural estable, mecanismos eficientes de elevación y movimiento y sistemas confiables de control y seguridad. Al comprender su principio de funcionamiento, podrá elegir mejor la grúa adecuada para sus necesidades específicas. Si tiene alguna pregunta sobre nuestras grúas bandera montadas en pilar o desea analizar una posible compra, no dude en contactarnos para obtener más información e iniciar una negociación de adquisición.
Referencias
- Manual de diseño y operación de grúas, publicación estándar de la industria
- Manual de ingeniería de equipos de elevación, Academic Press
